USB HUB 2.0 concentrator IC Chip develop solution

USB HUB 2.0 집중기 IC 칩 개발 솔루션

  • 하이 라이트

    Pcba 인쇄 회로 기판 어셈블리

    ,

    인쇄 회로 기판 어셈블리 HASL

    ,

    HASL Pcba 회로 기판

  • 종류
    메인보드 피크바
  • 원래 장소
    중국
  • 적용
    전자 장치
  • 표면 가공
    HASL
  • 지불
    TT / 페이팔
  • 서비스
    OEM 서비스는 제공되었습니다
  • 원래 장소
    중국 센즈헨
  • 브랜드 이름
    Original
  • 인증
    CE
  • 최소 주문 수량
    1000;(샘플의 경우 1pcs)
  • 가격
    Negotiate
  • 포장 세부 사항
    통 패키지
  • 배달 시간
    3-10 일
  • 지불 조건
    전신환, 웨스턴 유니온
  • 공급 능력
    10000000/Month

USB HUB 2.0 집중기 IC 칩 개발 솔루션

USB HUB 2.0 집중기 IC 칩 개발 솔루션









USB-HUB2.0는 USB2.0 4 쿼드 스플리터로 CMOS 기술을 사용하여 설계되었으며, USB1.1 사양에 호환됩니다. 제품 비용 효율성을 향상시키기 위해 12M 오시슬레이션 회로에 구축되었습니다.

매개 변수
1.고성능 CMOS 기술
2.작동 전압: 5.0V3.내장
3.3V 전압 안정회로
4.4개의 다운링크 포트
5.단일 포트 전원 공급
6.작동 주파수: 12MHz
7.포장 형태: SOP-16

특징
1확장용 4개의 포트를 동시에 사용하도록 지원하여 컴퓨터 인터페이스가 충분하지 않은 문제를 해결하고 반복적인 플러그와 다이얼에 작별 인사를 합니다.
2- 스마트 칩 작별 인사를 지연
3.USB 인터페이스 장치는 일반적으로 USB 1.1 및 USB 2와 호환됩니다.0지원: 키보드, 마우스, 모바일 하드 드라이브, 카드 리더, USB 드라이브, 프린터, 필기 패드, 히트 싱크, USB 팬

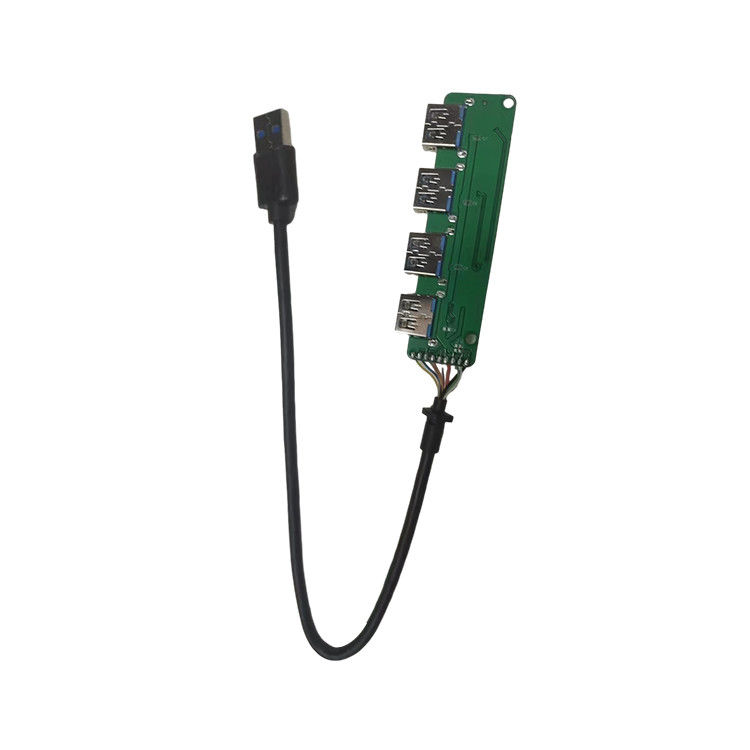

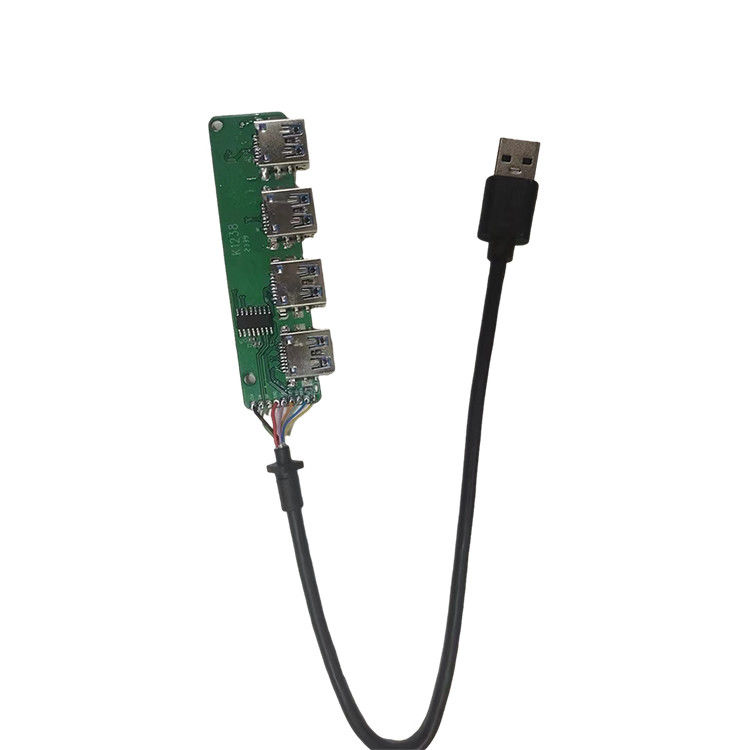

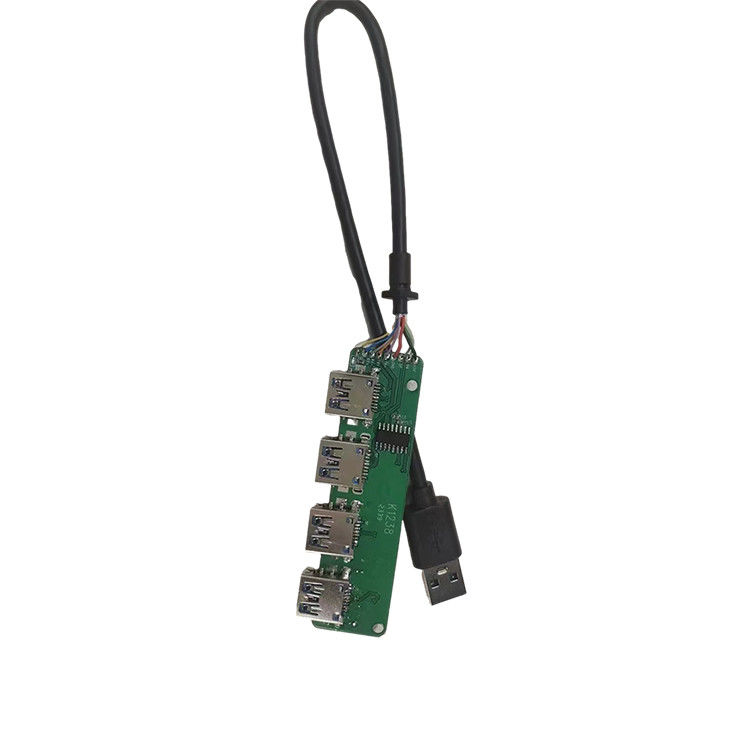

USB HUB 2.0 집중기 IC 칩 개발 솔루션 0USB HUB 2.0 집중기 IC 칩 개발 솔루션 1USB HUB 2.0 집중기 IC 칩 개발 솔루션 2USB HUB 2.0 집중기 IC 칩 개발 솔루션 3
