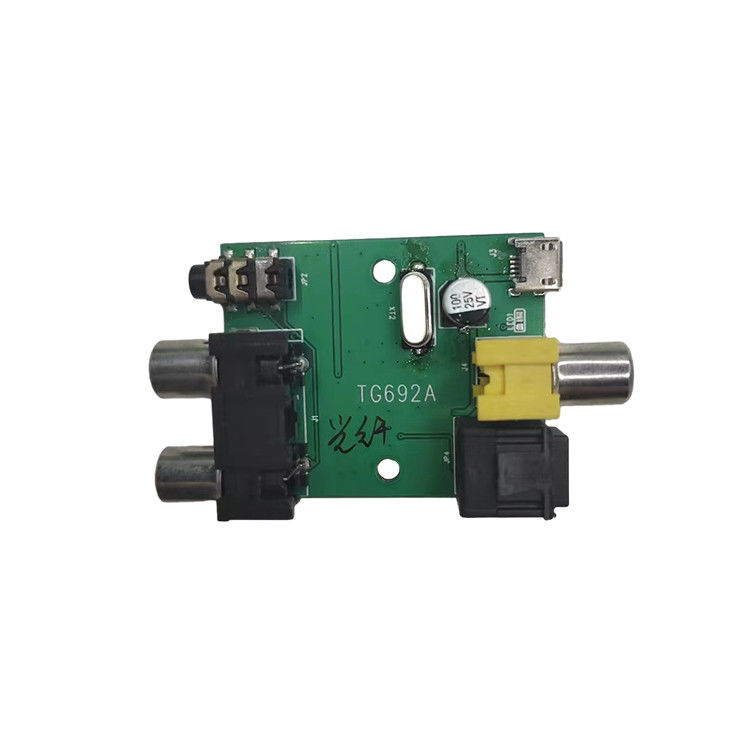

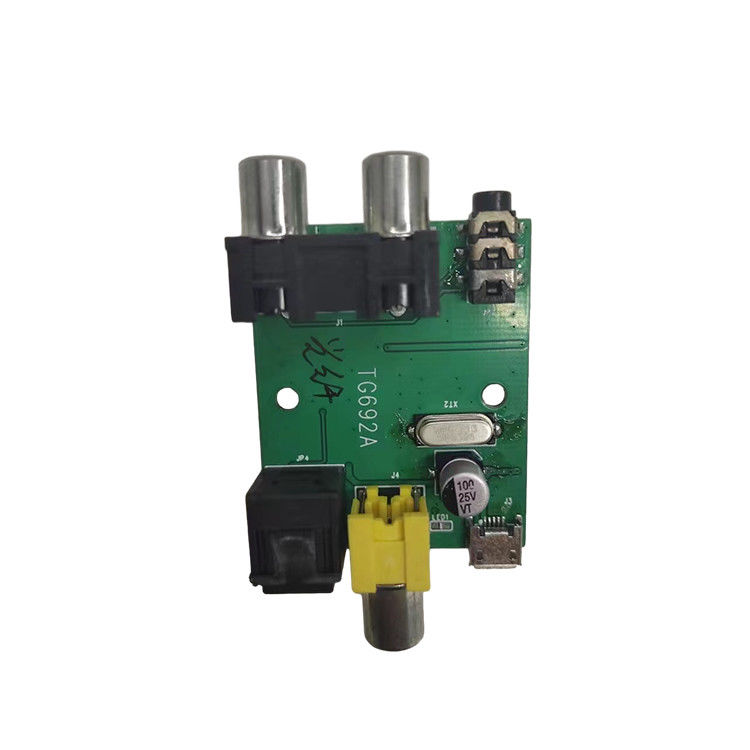

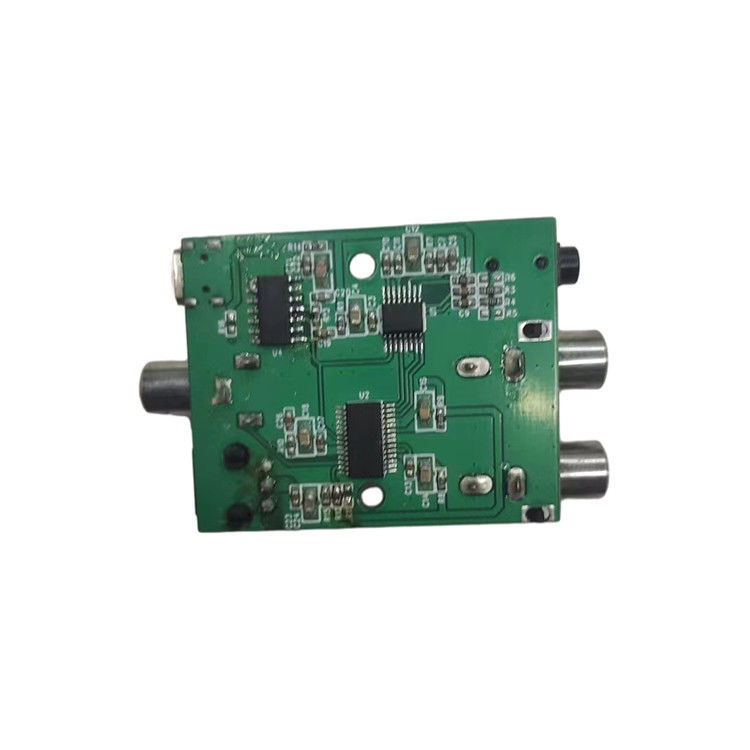

아날로그 오디오에서 디지털 송신기 솔루션 개발 PCBA
NX8406은 IEC60958, S/PDIF, EIAJ CP1201 또는 AES3 인터페이스 표준에 따라 광섬유 및 동축 디지털 오디오 전송 출력을 전송하고 디코딩하는 단일 칩 CMOS 장치입니다.NX8406의 기능: 소프트웨어 모드 또는 하드웨어 모드에서 옵션 제어 포트 또는 옵션 핀을 통해 종합적인 제어채널 상태 데이터는 버퍼에 모아서 읽기 쉽고 쉽게 액세스 할 수 있습니다.
저조동 시계 복구 메커니즘은 AES3 스트림에서 매우 깨끗한 복구 시계를 생성합니다.독립적인 동작은 마이크로 컨트롤러가 없는 시스템이 채널 상태 데이터를 위해 전용 출력 핀 동작을 사용할 수 있도록 합니다.
NX8406는 SSOP28 패키지 대상 응용 프로그램을 채택합니다. A/V 송신기, CD-R, DVD 송신기, 멀티미디어 스피커, 디지털 믹싱 콘솔, 특수 효과 프로세서, 셋톱 박스, 컴퓨터,자동차 오디오 시스템
특징
◆ EIAJ CP1201, IEC-60958, AES3 S/PDIF 및 AES3 인터페이스 표준을 지원합니다.
◆+3.3V~5.0V 전원 공급 (VD)
◆+3.3V~5.0V 전원 공급 (VL)
◆ 3 개의 디지털 오디오 입력 광섬유 및 동축 동시 전송 및 출력 32-192KHz 샘플링 속도
◆ 무티비트 Δ ∆ 변조기
◆ 105dB 동적 범위
◆ -90dB 총 하모닉 왜곡 + 신호와 노이즈 비율
◆ 시계 의 경련 에 대한 민감성 이 낮다
◆ 선형 필터링 출력
